ＴＯＺＳＵＮのパソコン製作概要
＜２１＞DELLの古いパソコンをLinux化（２０２５年５月２１日）
富士通LIFEBOOK AH56/C(ULTRAPC)のパソコンをUbuntuにしたが、他の人と同じLinuxMint（LMDE6）が良いというので、
2017年6月に購入して使っていたというDELLのInspiron 15(N135-6WHBR)を直すことになった。
型名と性能は以下の通りである。
|
DELL Inspiron 15(N135-6WHBR)
Intel Core i3-7100U
メモリ(DDR4) 4GB
HDD 1TB
LMDE６
画面 15.6インチ
無線(WiFi)内蔵
有線LANあり
カメラあり
バッテリー
発売：2016年6月
|
電源を入れると、SupportAssist ePSAというDELL特有の性能チェックのソフトが立ち上がり、BOOTデバイスがないので、
終了しますという警告が出る。これは困った。Biosに入れないので、インストールUSBを挿しても起動することができない。
諦めかけたとき、ちょっとネットで調べてみようと思い、DELLのサイトにアクセスしてみた。
すると、DELLの文字が出た瞬間にF２キーを押せば、Biosに入れると書いてあったので、その通りにすると、見事にBiosに
入ることができた。BootをUSB起動にすると、なんとスムーズにLinuxMint(LMDE6)をインストールできた。
＜２０＞古いパソコンをLinux化（２０２５年５月１３日）
久喜パソコン教室の新加入者２人が、古くなったWindowsパソコンをLinuxMint（安定版のLMDE6）に直して教室に参加したい
というので、パソコンをお預かりした。
型名と性能は以下の通りである。
|
|
富士通LIFEBOOK AH56/C(ULTRAPC)
Intel Core i5 2520M ->清掃
メモリ(DDR3) 2GBX2=4GB ->8GBX1=8GB
HDD 640GB （故障） ->HDD 256GB
Windows11 Home
->LMDE６（インストールできず）->Ubuntu
画面 15.6インチ
無線(WiFi)内蔵
有線LANあり
カメラあり
バッテリー（故障）
発売：2011年３月
|
Lenovo ThinkPad(L390)
Intel Core i5 8265U
メモリ 8GB(DDR4)
SSD 256GB
Windows11 Pro ->LMDE6
画面 13.3インチ
無線(WiFi)内蔵
有線なし
Bluetoothあり
カメラあり
発売：2021年2月
|
右のThinkPadは5年前の製品でもあるので、容易にLinuxMintに変更できた。
しかし、左のLIFEBOOKは15年前の製品であり、バッテリーもHDDも故障していたので、不可能ということでお返ししようと思っていた。
失敗して元々と思い、解体してみると、初期のノートパソコンは解体が容易であった。そこで、上に書いてある通り、清掃やメモリ
増設や利用していない古いHDDに交換をしてみた。バッテリーが使えないので、電源アダプタを繋いだままだと利用できそうである。
５〜6回LMDE6のインストールを繰り返したが、電源を入れるとLMDE6を認識しない。初期のパソコンは何か起動時にチップ（不明）に
読みに行くようで、Windows10を入れてみると起動する。
そこで、LMDE6を諦めて、Ubuntuを入れてみたところ認識するようになった。しかし、教室のみんなが使っているLMDE6(LinuxMint)
ではないので、所有者が使えるかどうかは分からない。
周辺機器の関係でドライバーが当たりやすいのがUbuntuなので、UbuntuはLinux業界のWindowsOSと並ぶOSという感じを持った。
そうなると、LinuxMint(LMDE6)はMacOSなのかな？魅力的なOSである。
＜１９＞依頼されたパソコンの件（２０２５年２月１２日）
Windows10の終了（2025/10）に伴い、Windows11認定以下のパソコンが中古PC業者により、説明不足のまま一般ユーザーに売りに出されて
います。パソコン教室の生徒でうっかり買ってしまった方がいたので、LinuxMintにして差し上げようと思って預かったのですが、更なる
悲劇が起こりました。その顛末記です。
価格の詳細は分かりませんが、約５万円前後だと思います。品名は富士通のLIFEBOOKで、2017年４月製造（詳細は下記の表参照）です。
このままではWindows11の認証が通りませんので、OSをLinuxMintに変えてたいと言うことで、預かりました。
（１）LinuxMint（安定版のLMDE6）をインストールしてみると、USBドングルアダプターが利用できません。公民館でWiFiを利用して
LinuxMintの使い方を教えているので、このままでは利用できなくなってしまいます。（こう言う部品はほとんどWindows仕様）
有線LANならば利用可能ですが、自宅でしかできません。
（２）解体してみると、確かに無線(WiFi)部品がありません。これがあればLinuxMintでも利用できたのですが残念。
その作業をしている際に、やってはいけないキーボードのケーブルのクリップを破損してしまいました。こうなるとキーボードの
接触不良で利用できなくなります。（何で迂闊にもやってしまったのか反省しきりです。）
（３）依頼されたとはいえ大事なパソコンを壊してしまったので、ハードオフ巡りをして同等品に近いものを探しました。品名はソニー
バイオで、2017年９月製造（詳細は下記の表参照）です。タイミングよく１万円で購入でき、LinuxMint(安定版のLMDE6)を入れ
たので、問題なくパソコン教室で利用できます。
いろいろ考えましたが、解体した時の不注意なので、出費は仕方がないと思います。頼まれた場合でも解体は止めることにしました。
|
|
|
富士通LIFEBOOK A576/P(FMVA16009)
Intel Core i5 6200U
メモリ 8GB
SSD 256GB
Windows11 Home
画面 15.6インチ
無線(WiFi)なし
→USBドングルアダプター利用
有線LANあり
カメラなし
Bluetoothなし
|
富士通LIFEBOOK A576/Pの内部
|
ソニーVAIO VJPG11
Intel Core i5 7200U
メモリ 8GB
SSD(M.2) 128GB
LinuxMint
画面 13インチ
無線(WiFi)内蔵
有線LANあり
カメラあり
Bluetoothあり
SDスロット(利用できない)
|
＜１８＞Windows11の不適応パソコンH170Pro4の改造（２０２５年１月２３日）
現在利用しているH170Pro4（マザーボード）パソコンは、主にLinuxMintを中心に楽しんでいますが、
VirtualBoxを利用するようになってから、Windows11を入れて、年賀状ソフト「筆王」やDTP編集ソフト
である「パーソナル編集長」を使える便利さを体験していた矢先に、マイクロソフトがWindows11の本格
締め出しを開始しました。
このパソコンは、CPUがインテルｉ７ー６７００ｋのため不適応認定されてしまい、締め出されてしまいました。
このパソコンのバーチャル用にWindows11（OS、約２７,８００円）を購入したこともあり、こうなったら
CPUの認定されるものを買わなくてはと思いました。
＜１７＞で知人のために用意したCPUとマザーボードが安価になったうえに、現状より性能が上なので、
購入することにしました。これは認定範囲内なので、良いでしょう。
CPU：AMD Ryzen 7 5700X(26,450円)
マザーボード：AMD Ryzen(soket AM4)対応 MicroATX(B550M、10,765円)
です。
組み立ててみないと追加が必要かどうか分からないので、今後の報告を待ってください。
|
| |
CPU
|
マザーボード
|
|
いろいろ試行錯誤の結果、何とかデジタル認証おり機能しています。
|

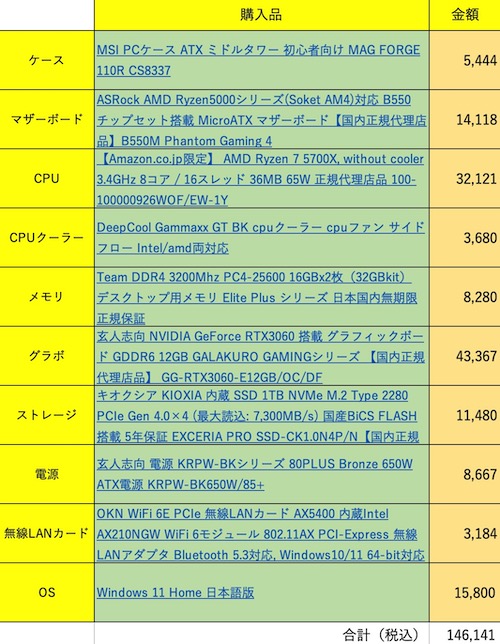

＜１７＞知人のパソコン製作のお手伝い１５万円（２０２３年８月１１日ー１２日）
ディスクトップパソコンを自作したいというので、金額を聞いたところ１５万円ぐらいと言われたので、ある程度最新で
金額内に収まるものをチョイスしました。今回のポイントはグラボが3060にできたところです。
ディスプレイとキーボードとマウスは既存のものを利用ということです。
基本的作業は、知人が自分でやるというので、私は見守りながらアドバイスだけにとどめました。
|
|
|

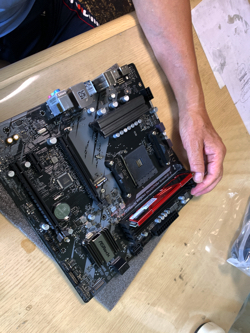

マザーボードに、最初にメモリ32GB
を挿しました。
|

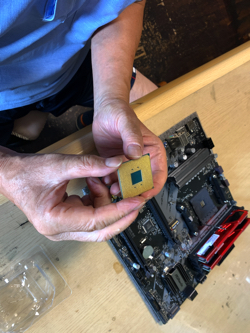

CPUは差し込む方向を念入りに確認
しています。
|

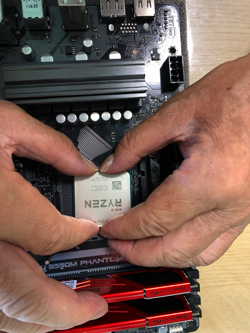

ピタリとCPUがはまりました。
|
|
|
|
CPUクーラーをグリスを塗ってから
建てました。
|
取り付け金具を逆につけたので、
やり直しました。
|
ファンも取り付けました。クリップ式
の金具の取り付けには苦労しました。
|
|
|
| |
M.2のSSDを取り付けました。
|
完成したマザーボードをケースに入れ
ました。
|

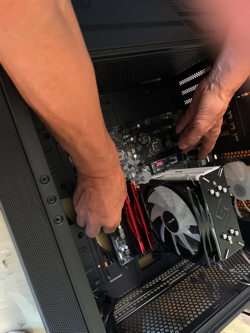

グラボ3060をPCIeスロットに挿しま
した。かなり大きいです。
|
|
|
|

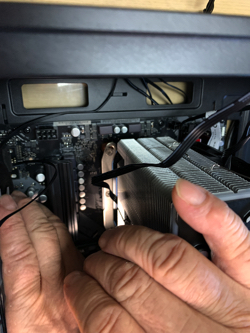

グラボ用の電源コードを電源に接続
しました。最初はマザーボードとCPU
用の電源コードだけでしたので、やり
直したのです。
|
|
|

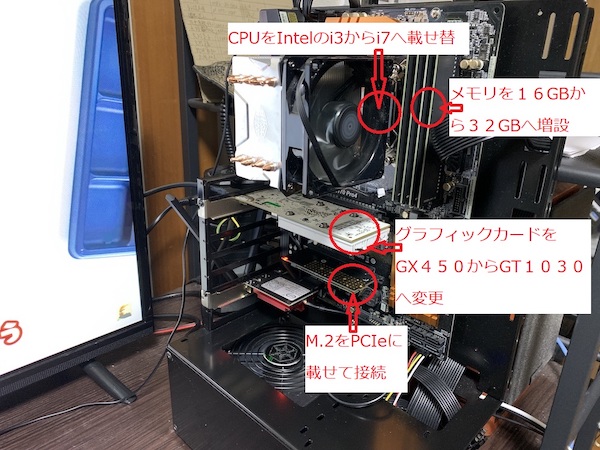

＜１６＞パソコンH170を拡張（２０２３年５月２７日）
前回を越える増設にチャレンジした。購入したのは次の４つである。
① CPUをインテルのi3からi7に載せ替えた。（i7-6700k、中古11,100円）
② メモリを前回購入した16GBと同じものを再度購入32GBになる（DDR4-2133、5,850円）
③ グラフィックカードを昔購入しておいたGX450からGT1030に（GeForceGT1030、10,280円）
④ PCIeにM.2を載せるカードを昔購入していたので、M.2をもう一つ購入（M.2 500GB、4,580円）
以上でかなり実験環境が整った。
SSD(M.2)が２つになったので、実験用にWin11Pro（27,864円）を購入して、Ubuntu(バージョンアップ
して22.04LTS)と別々にインストールした。起動時にどちらで起動するか選択する形だが、いろいろ使い分けながら
実験をしていく予定だ。
しかしながら、楽しみながらと言いつつ総額約１１万円になったので、パソコンを１台購入したことと同じになっ
てしまった。
|
＜１５＞パソコンH170に増設・変更（２０２３年４月１０日）
先日作ったパソコンH170に、早速追加増設をしてみました。それに伴いOSも変更しました。
①WiFiとBlueToothを利用したかったので、PCIeに「Bluetooth 5.2 内蔵 無線LANカード」を購入した。
このLANカードは、WindowsOS用しかなく、無料LinuxOSの「LinuxMint」（私のお気に入り）用に設定を修正するのは
難しかったので、すぐに使える無料LinuxOSの「Ubuntu」（長期サポート版LTSのVer20.04）に変更した。このOSは本当
に便利で、いろいろなデバイスのドライバーが自動的に利用できるようになっている。ほとんどWindowsと変わらない。
②無料LinuxOSの中で、日本語が使いやすくて、使い勝手がWindowsに似ているのが、「LinuxMint」なので、私のお気に入
りだが、これはノートパソコンなどのデバイスをあまり弄らない方向けで、ディスクパソコンのように後付けでデバイスを
入れる場合に人気なのが、このOS「Ubuntu」だと思う。
③マザーボードに「NVMe M.2 」端子があったので、取り付けてスタートOSを入れてみようと、500GBを購入した。SATA
のSSD 500GBはデータ保存用に変更した。付属のソフト「ディスク」でベンチマークを調べたところ、平均2600MB/s
だった。因みに、前のSATA SSDでは、平均545MB/sだったので、約５倍のスピードが出ている。
|
|
|
OKN Wi-Fi 6E PCIe 無線LANカード
(2.4GHz/5GHz/6GHz)
Bluetooth 5.2 内蔵
Intel AX210 ゲーム用wifi
超低遅延 標準および薄型ブラケット付き
Windows10 64ビット 対応
5280円
|
キオクシア KIOXIA 内蔵 SSD 500GB
NVMe M.2 Type 2280
PCIe Gen 3.0×4
国産BiCS FLASH搭載 5年保証
EXCERIA G2 SSD-CK500N3G2/N
5480円
|
Ubuntu20.04 LTS(長期サポート版)
無料
|
＜１４＞ASRockのマザーボードH170Pro4（２０２３年３月２７日）
２０１５年製のASRockのマザーボードH170Pro4をハードオフで5000円で見つけたので、購入した。
目的は、ケースに入れない剥き出しの実験用パソコンを作製するためです。
作製した手順を書きます。
①マザーボードの大きさからATXサイズということを確認
しかし、少し縦（下図）が小さい感じがするが長方形なので、正方形のマイクロATXではない。
②次に、CPUソケットを調べると、LGA1151（第 6 世代 Intel® CoreTM i7/i5/i3/Pentium®/Celeron® 対応）を確認
③メモリはDDR4-2133だったので、手持ちを調べましたが、DDR3ばかりでなかったので購入することにした。
④手持ちのCPUやCPUクーラーや電源を調べると、CPUのみ利用可能で、あとは購入することにした。
⑤WindowsOSは高いので、いつものLinuxMintを手持ちのSSD(500GB)にインストール
⑥ケースに入れない剥き出しの実験用パソコンにするため、ケースを探した。
⑦手持ちのテレビにHDMI端子がついていたので、これをデスプレイに利用。
|
|
|
ASRockのマザーボードH170Pro4
ハードオフで5000円
|
SilverStone 80PLUS 650W
SST-ST65F-PB
Amazonで12000円
ケーブルを少なくしたいので、
少し高いがこれにした。
|
Cooler Master Hyper H412R
サイドフロー型CPUファン
[Intel/AMD両対応]
FN1179 RR-H412-20PK-R2
Amazonで3131円
見た目がカッコ良いのでこれにした。
|
|
|
|
KINGMAX DDR4-2133
16GB (8GB ｘ 2枚) 1.2V 288pin
KM-LD4-2133-16GD
Amazonで5850円
|
完成して、手持ちのキーボードと無線
マウスを接続し、起動した。これでは
テーブルの上を占拠してしまう。
この時点の起動はショートさせていた。
|
長尾製作所 オープンフレーム ver.ATX
Amazonで13700円
ベニア板でも良かったが、移動も考えて
高いが購入。上部に取っ手がついている
|
|
|
|

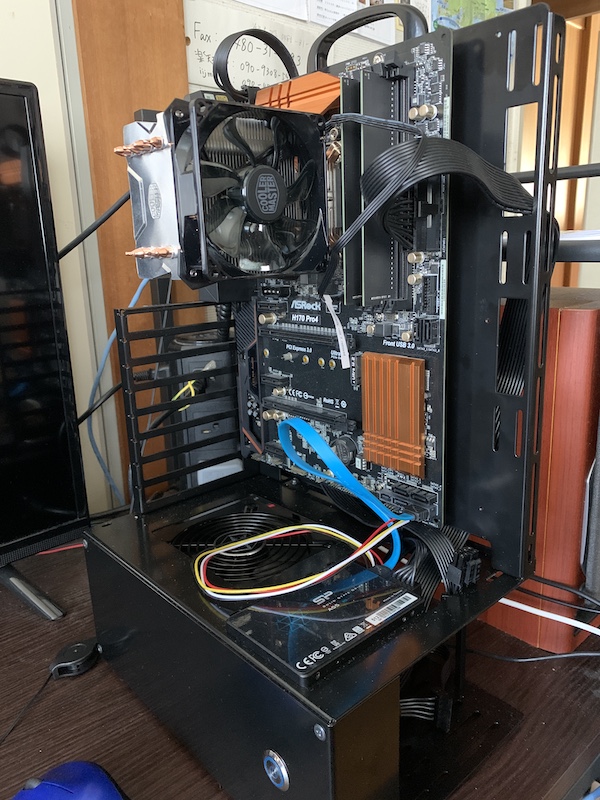

このオープンフレームに取り付けると、
片隅に簡単に移動し設置できたので、
手持ちのテレビ（HDMI端子付き）が
デスプレイとなった。
|
|
|
これで完成です。総計約４万円です。CPUとSSDとOSとデスプレイが手持ちだったので、
なんとかできました。
現在のCPUは第６世代のインテルのi3ですが、今後手に入ったらアップできますね。
PCI Express 3.0 のX1が3個、X16が2個もついているし、SATA3が4個、M.2が1個利用可能なので、
拡張する実験が手軽に楽しめそうです。パソコン製作から一歩前進したようです。

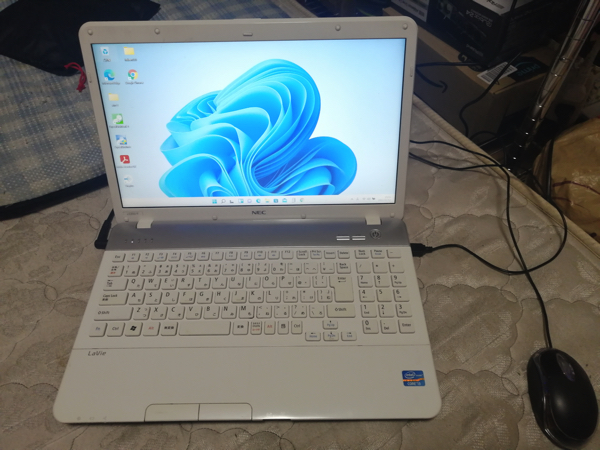

＜13＞NECの LS350/Fを改造（２０２２年２月１日）
２０１１年製（１１年前）の廃棄依頼のパソコンを改造して、Windows１１が動くようにしてみました。不具合を調べる中で、
４ヶ所の修理交換をすることになりました。
（1）CMOS電池交換
（2）バッテリ交換
（3）HDDをSSDに交換
（4）RAMを4GBから8GBに増設
以上です。
|
|
|
11年前とは言え、とても綺麗に利用さ
れていました。
|
開閉部の無線カードの裏にCMOS電池
がありました。
|
交換するバッテリとHDDとCMOS電池
です。メモリは4GBなので、追加です。
|
|
|
|
SSDと追加メモリ4GB（8GBになります）
です。あと新しいバッテリです。
|
バッテリ取り付け口の中央部にSSDやHDD
を差し込んで取り付けます。
|
メモリも8GBにしましたので、使いやすく
なりそうです。あとは、CMOS電池を無線
カードの下に取り付ければ完成です。
|
こちらのYouTubeで方法を説明してくれます。
八尋工房 chal.DIY&PC
私はこれでWindows11にすることができました。
CrystalDiskMarkで測定してみました。
11年前のパソコンとしては良い性能になったと思います。
＜12＞Ryzen5製作その３概要（２０１９年８月２５日）
このRyzen5の使用場所が決まりました。私のログハウスです。光回線は以前設置してあったので、こ
こに置くことにしました。パソコンを持参していたのですが、これからは手ぶらで行ってもネットがで
きる環境になりました。
そのため若干次の部品を追加しました。
１：Ziyituod Wifiカード PCIe接続 AC1730Mbps 超高速 無線LANカード 子機 変換ボード PCI-Eワイヤ
レスネットワークカード Bluetooth5.0対応 デュアルバンド 5GHz1430Mbps＋2.4GHz300Mbps
2*6dBiアンテナ デスクトップ PC用 日本語説明書付 Windows10対応 ３９９９円でした。
２：Dell モニター 23.8インチ 広視野角 フレームレス フルHD IPS非光沢 HDMI,D-Sub15ピン 3年保証
SE2416H １１４８０円でした。
３：ASUS Windows10対応 高性能型内蔵ブルーレイコンボドライブ BC-12D2HT
５８６４円でした、
|
|
|
無線LANカードにWiFi受信と
Bluetooth5.0対応接続が可能
なカードです。
|
23.8インチ 広視野角 フルHD
IPS非光沢のDell製のディスプ
レイです。音声は出ないので、
スピーカーが必要です。
|
内蔵ブルーレイコンボドライブ
使うことはあまりないですが、
ソフトなどのインストールに必
要かと思い設置しました。
|
このRyzen5パソコン製作の総計は１１９４３０円です。Win10抜きで考えると、９１５６６円でした。
キーボードとマウスは既存のものを使うことにしました。
＜11＞Ryzen5製作その２概要（２０１９年７月１４日）
１ヶ月ぐらい我慢するつもりでしたが、ケースの中を見ているうちに誘惑に負けて第２弾を購入する
ことになりました。
今日はその２回目です。購入した部品は4つです。
１：SSDは、シリコンパワー SSD 512GB 3D NAND M.2 2280 PCIe3.0×4 NVMe1.3
P34A80シリーズ 5年保証 SP512GBP34A80M28です。９７１３円です。
２：アイネックス AINEX M.2 SSD用ヒートシンク HM-21です。
SSDの熱を防ぐために購入しました。５６３円です。
|
|
SSDのM.2（下）とヒートシンク（上）
です。
|
取り付けたところです。
|
３：電源はThermaltakeの７５０W（１１３３８円予定）にする予定でしたが、品不足と言う
ことで、玄人志向 NEXTシリーズ 80 PLUS Bronze 600W ATX電源 KRPW-N600W/85+
にしました。価格は５３３４円です。Thermaltakeの電源はケーブルを着脱可能なプラグ
イン式を採用しているせいか、現在は１６１９３円まで高騰しています。
|
|
|
玄人志向の電源ユニットは安価ですが、
ケーブルが本体から生えていますので、
どう繋いでいくかが問題です。
|
このケースが優れもので、電源を下部に
上部と切り離して埋め込む形で、あちこ
ちにゴムのケーブル通し穴がついている
ので、取り回しは便利そうです。
|
マザーボードに送る電源ケーブルは、す
ぐ下の通し穴まで裏側を這わせて、そこ
から顔を出して繋いでいます。ケーブル
はあまり見えなくてスッキリしています。
|
４：最後に、グラフィックスボードは MSI Radeon RX 570 ARMOR 8G グラフィックスボード
VD6851です。１５９３９円です。
|
|
|
最近グラボの性能が向上し、巨大化し
ていますが、一度は手にしたかったグ
ラボですので、楽しみです。
|
取り付けてみると、ケースの中の存在感
は凄いものがあります。
|
手前から見るとその大きさが凄いです。
パソコンを製作した感が強まります。
|
最後に、完成した写真を掲載します。
|
|
ケーブル類は裏側を通したので、見た
目はスッキリしています。
|
電気を入れると、右側のファンが青く
光ってカッコいいです。他のLEDはつ
けてないので、この青が目立ちます。
|
この後、Windows１０ Pro（６４bit）を購入してインストールしました。これが一番高かったです。
２７８６４円 (税込)です。Windows 10 Home の全機能に加えて、暗号化、リモート ログイン、仮想
マシン作成など、ビジネスに必要な機能が搭載されているので、納得しました。
その後、性能チェックのためにCrystalDiskMarkを動かしました。
|
|
びっくりのREAD(３４６３MB/S)
WRITE(２１０２MB/S)
です。このパソコンの名前をRyzen5
とつけましたが、
いつも使っているMacBookPro2015では
READ(１１９６MB/S)
WRITE(９３７MB/S)
と、かなり速いのですが、凄い！！
|

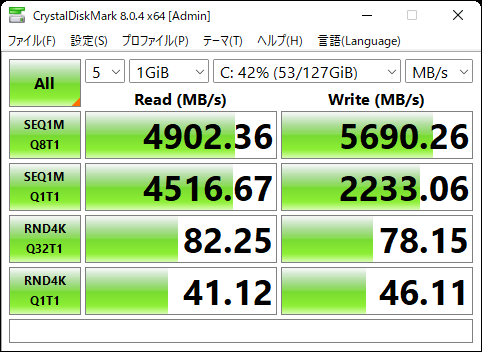

macbookpro2015が故障して、その後macbookpro2020を購入したので、
そちらで測定したところ
READ(４９０２MB/S)
WRITE(５６９０MB/S)
だったので、Macもすごい進歩で向上していますね。
MacはどちらもParallels上のWindowsで測定しています。
|
今回のパソコン製作は、総計９８０８７円でした。キーボードとマウスとディスプレイは既存のものを
使うことにしますが、マウスは買い換える予定です。
＜10＞Ryzen5製作その１概要（２０１９年６月３０日）
最近はMacBookProで色々な作業をしているが、それで必ず見ているYouTubeの中に好きな番組があります。
主に3つですが、その1つに私が昔やっていたパソコン製作があります。見ているうちにやってみたくなって
ついに実行に移しました。しかし、年金暮らしなので部品の購入は2回に分けて行うことにしました。
今日はその1回目です。購入した部品は4つです。
１：ケースはThermaltake Versa H26 Black /w casefan ミドルタワー型PCケース [ブラックモデル]
CS7070 CA-1J5-00M1WN-01です。４２０５円です。
|
|
片面がアクリルで中が透けて見えます。ネオンを
取り付ければ、カラフルになるようですが、私は
する予定は今の所ありません。
シャーシFANが前と後に1つずつついています。
前のFANは3つ連結したものも付け替えることが
可能なようです。
電源とHDD２台は下に隔離される形の作りです。
作業はとてもやりやすそうです。
|
前面にはUSB3が2つ、USB2が2つついています。
裏側は配線などが隠せるようになっているので、
見た目のゴチャゴチャ感はなくなると思います。
|
２：CPUはAMD CPU Ryzen 5 2600 with Wraith Stealth cooler YD2600BBAFBOXにしました。
Ryzen7 ２７００Xが発売されたので、値下がりしているので決めました。
それでも１６４９３円しました。
|
|
|
この箱の中にCPU本体と冷却FANが入ってい
ました。グリスは前から使っているMX-4を利
用しました。
|
ちょっと前まではCPUはインテルでしたが、
AMDからRyzenというCPUが出回るように
なったので、チャレンジしてみました。
|
冷却FANは円形の差し込み式で、クリップ式
ではありませんでした。初めはよくわからず
取り付けるのに苦労しました。
|
３：メモリはTEAM DDR4 2666Mhz PC4-21300 8GBx2枚（16GBkit）デスクトップ用
Elite Plus シリーズ 日本国内無期限保証(永久保証）正規品です。９２２９円です。
|
昔のメモリと違って冷却板が付いた洒落た
形状になっています。さらに８GBが２枚の
１６GBも取り付けましたので、ゲームなど
の映像も滑らかに動くと思います。
|
４：マザーボードはASRock AMD B450チップ搭載 Micro ATX マザーボード B450M Pro4
です。８７４７円です。
|
|
CPUをRyzen5にしたので、それが載せら
れるマザーボードを購入しました。よく
分からなかったので、YouTubeの方のア
ドバイスに従いました。質問できない時
にYouTubeの説明は便利ですね。
|
このマザーボードの取り付けのネジ足の
移動がなかなかできず、MicroATXではな
く普通のATX（初めからネジ足がついて
いる）にすれば良かったかなと思いまし
たが、作業が済んでしまえば、MicroATX
の小ささが程よい感じです。
|
最後に、1回目として完成した写真を掲載します。
|
メモリの赤色が目立っていますね。透明なので、
昔のデスクトップパソコンと違った感じがしま
す。
|
次回は、次の3つを購入してからになります。
５：Thermaltake TOUGHPOWER GRAND RGB -750W -NON DPS- 80+GOLD PC電源ユニット
PS672 PS-TPG-0750FPCGJP-R
６：MSI Radeon RX 570 ARMOR 8G グラフィックスボード VD6851
７：シリコンパワー SSD 512GB 3D NAND M.2 2280 PCIe3.0×4 NVMe1.3 P34A80シリーズ
5年保証 SP512GBP34A80M28
です。これ以外に自宅にあったHDD５００GBとHDD７５０GBをデータ用として取り付けます。
そして最後にWindows10の購入ですね。
＜9＞Toz－４ｂ製作概要（２００３年９月）
現在までの内容の変化を整理して、一覧にしてみました。
１：ケース World Top TR-WKS01 300W
２：メモリ PC2100 CL2.5 512MB
３：ＨＤＤ Seagate ST380020A 5400rpm 80GB
４：ＦＤＤ
５：ルーター
６：ＣＤ－ＲＯＭ LG-CRD8522B
７：ＤＶＤ＋ＲＷ RICOH MP-5120A
８：モニタ Mitsubishi VISEO
９：KeyBoard
10：Mouse
11：ＡＧＰ Nvidia Geforce4MX440 64MB
12：マザーボード GIGABYTE GA-8IEX FSB533 845E(Socket478)
13：ＣＰＵ Pentium4 2.26GHz FSB533
14：プリンタ CC-2200 カラー（Ｂ４印刷可）
15：ＯＳ WindowsXP-PRO +plus(OEM)
16：無線ＬＡＮ
17：Ｂフレッツ（実質２５ＭＨｚのスピード）
＜8＞Toz－４製作概要（２００２年９月）
５月、ＨＩＴ＆ＲＵＮ社から懸賞の当選品として、パソコンケース
が届きました。大喜びでしたが、Toz_3号機を部分的に改良しつつあっ
た時期でもあり、部屋のコーナーを占領する日々が続きました。
邪魔なので、同僚の樺沢さんに上げようかと話しているうちに
夏休みに突入しました。夏休みが明けてみると、樺沢さんは３台（家
２台、職場１台）も製作し、それもスピードが１．７ＧＨｚと言うで
はないですか。ＴＯＺ－３号機は１ＧＨｚと高速を誇っていたのが、
軽く抜かれてしまったことになります。
このことが私の心に火をつけてしまいました。あの邪魔なパソコン
ケースに魂を入れる日がやってきたのです。夏休みも明けきれない９
月７日（土）に足は秋葉原に向かっていました。
電気街をウロウロとうろつきましたが、何がなんだかわからず買え
ないまま、帰宅の途につこうと、秋葉原デパートに戻りました。腹も
減ってきたので、デパートの２階の食堂に足を運びました。カツライ
スの店でしたが、目に生ビールが飛び込んできました。一人の時は外
で酒を飲むこともない私が、珍しく生ビールと肴を頼んでいました。
飲んでいるうちに調子が良くなって、その後、千鳥足で「Ｔ・ＺＯ
ＮＥ」へ向かいました。気が大きくなったのと、面倒になったのもあ
り、入り口付近にいた店員さんに声をかけました。いつもは自分一人
で検討して判断するのに………。
帰りの電車の中には、嬉しそうな顔をして乗っている私がガラスに
映っていました。
そう言うわけで、９月７日（土）から９月２２日（日）の２週間か
けて、ＴＯＺ－４号機が完成した次第です。
ＴＯＺ－４の部品一覧を掲げます。値段の無いのは、再利用品です。
１：ケース World Top TR-WKS01 300W (\ 5,780-)当選品
２：メモリ PC2100 CL2.5 512MB \14,800-
３：ＨＤＤ Seagate ST380020A 5400rpm 80GB \12,300-
４：ＦＤＤ \ 1,602-
５：ルーター corega BARSW4PPRO \ 9,800-
６：ＣＤ－ＲＯＭ LG-CRD8522B \ 3,383-
７：ＤＶＤ＋ＲＷ RICOH MP-5120A \33,800-
８：モニタ Mitsubishi VISEO
９：KeyBoard
10：Mouse
11：ＡＧＰ Nvidia Geforce4MX440 64MB
12：マザーボード GIGABYTE GA-8IEX FSB533 845E(Socket478)
\14,800-
13：ＣＰＵ Pentium4 2.26GHz FSB533 \24,400-
14：プリンタ CC-700 カラー
15: ＯＳ WindowsXP-PRO +plus(OEM) \20,500-
16: パソコン切替器 ﾅｶｶﾞﾜﾒﾀﾙ TR-KVM-102 \ 8,580-
総合計 約１４万４千円
ＡＤＳＬ１２Ｍ（実際は０．５Ｍ）にルーターをつけ、ＴＯＺ－３
とＴＯＺ－４をパソコン切替器で使い分けている。どちらからもイン
ターネットはできるが、ちょっぴり不具合がある。ゲームは、ビデオ
カードの関係でＴＯＺ－４でやっている。Geforce2MXとGeforce4MXで
はビデオメモリの関係からか動きが全然違う。
ＴＯＺ－４は、ＤＶＤをはじめて導入したので、今後どのように利
用していこうか検討中である。
＜7＞Toz_3c製作概要（２００２年５月）
Toz_3号機を部分的に改良してきて、Toz_3cになりました。
まだThunderBird-1000（ＣＰＵ）が健康なので、Toz_4はもう
少し先になりそうです。
Toz_3cの部品一覧を掲げます。
１：300Wアルミケース
２：メモリSD-RAM 128MB(PC133CL3)
３：メモリSD-RAM 128MB(PC133CL3)
４：メモリSD-RAM 256MB(PC133CL3) （\ 7,499-）
５：ＨＤＤ１５ＧＢ
６：ＨＤＤ８０ＧＢ(B/IC35L080AVVA07) （\14,999-）
７：ＦＤＤ
８：ＮＥＣ ATerm WL50T
９：ＣＤ－ＲＯＭ CDV-AB40TE
10：YAMAHA CD-RW CRW2100E
11：Mitsubishi VISEO
12：KeyBoard
13：Mouse
14：前面ファン＋後面ファン
15：Nvidia Geforce2PRO→Nvidia Geforce4MX(\12,800-,6/30)
16：Iwill KV200-R(SocketA)
17：ThunderBird-1000(SocketA)
18：CPUクーラー
19：CC-700 カラープリンター
＜6＞SandRiver-２製作概要（２００２年４月）
１９９９年に自作したSandRiver-１号が、故障したのを切っ
掛けに、SandRiver-２号を作製することにしました。
１号の部品を利用したのは、次１１点です。
１：ケースＴＷ－ＭＤ１ （\ 9,480-）
２：メモリSD-RAM 128MB(PC100CL2) （\21,600-）
３：ＨＤＤFBEX-6400A （\19,500-）
４：ＦＤＤMITSUMI D359T6 （\ 3,300-）
５：モデムCPI Vina56LP-V(PCI)(BOX) （\ 7,700-）
６：ＣＤ－ＲＯＭMITSUMI FX-322M （\ 7,800-）
７：スピーカーテクノバードSP200 （\ 3,200-）
８：飯山電機TXA3611HT(14.1インチTFT) （\88,600-）
９：KeyBoard(109 PS2日本語)(KB210J) （\ 2,980-）
10：Mouse(MS Mouse PS2) （\ 2,950-）
11：セカンドファン(8cm角) （\ 1,500-）
今回も同じ「Ｈｉｔ＆Ｒｕｎ」社に注文をしました。
＜注文＞４月１５日
１：ＣＰＵceleron-９５０(FC-PGA) \10,300-
２：ＣＰＵクーラー風神２０００ \ 3,980-
３：マザーボードECS ATX（P6IEAT 815E-B） \11,700-
４：電源Future Power FPWIN-300PS \ 4,800-
５：ＨＤＤMAXTOR 4D080K4(80GB) \17,300-
送料・消費税 \ 3,364-
----------------
合計 \51,444-
部品はすぐに届きましたが、マザーボードのプラスチック製
の足上げ部品等を外すときにカットしてしまったので、それを
購入しに大宮に買い出しに行きました。
＜買い出し＞４月２１日
１：ＷＩＮＸＰ（home edition) \13,800-
２：メモリSD-RAM 256MB(PC100CL2) \ 6,980-
３：ケースクーラー(FC-100system cooler) \ 1,780-
消費税 \ 1,128-
----------------
合計 \23,688-
＜出費合計＞
\75,132-
結局、約７．５万円の出費でしたが、ハードディスクも８０
ＧＢと大容量となり、スピードも約１ＧＨｚ（正確には９５０
ＭＨｚ）で、メモリも３８４ＭＢ(128MB+256MB)に大幅増、
マザーボードはＡＧＰとＳＯＵＮＤが内蔵されているので、
ずいぶん高機能になりました。
＜5＞Toz_3b製作概要（2001年８月）
２００１年８月下旬
突然パソコンが止まりました。ウンともスンとも言わなくなってし
まいました。調べたところ、マザーボード（ＡＳＵＳ・Ａ７Ｖ）が壊
れたようです。
これは、Ｔｏｚ＿２号とＴｏｚ＿３号を一部分ずつ差し替えて調べ
ました。苦労しましたが、マザーボードを変えたら、元に戻りました。
こう言うこともあるのですね。
ＣＰＵは１ＧＨｚのままですが、クーラーが新しいマザーボードの
コンデンサと接触し入らないので、横向きのクーラーに変えました。
１．Ｉｗｉｌｌ・ＫＶ２００－Ｒ
２．ＣＰＵクーラー
※結局Ｔｏｚ＿３号をいじくってから集計すると、約３０万円ぐらいは
かかってしまった様です。しかし、自作には詳しくなったので、勉強し
たと思ってあきらめています。
ＣＰＵも２ＧＨｚの時代になってしまい、Ｔｏｚ＿４号でも作ろうか
と首を長くしています。（２００２年正月談）
＜4＞Toz_3a製作概要（2000年１２月～2001年３月）
１２月２０日
年賀状を作るために印刷していたら、愛用のエプソンＭＪ８００Ｃ
が突然故障。昨年もあった故障が再発し、どうも直りそうもないし、
年賀状の締め切りも迫ってきたし、ボーナスが入って余裕があるし、
と言うことで、突然の衝動買いに走りました。
同じエプソンのＣＣ－７００（５８，０００円）です。
プリンターとコピーとスキャナーの３つが使えるという優れものです。
当然、年賀状はハイスピードで、問題なくカラー印刷完了。
さらに、念願のスキャナーが手に入ったので、計画「ＫＫＳ」に向け
て一歩前進。
（※しかし、１０万円浪費で、今年の冬はスキーには行けませんね！）
２００１年１月２０日
卒業生の角田君からの指摘もあり、２５０Ｗケースから、３００Ｗ
アルミケースに乗り換えました。合わせて、ＩＳＤＮのターミナルア
ダプターをＮＴＴのＩＮＳＶ－３ＤＳＵから、ＮＥＣのＡｔｅｒｍＷ
Ｌ５０Ｔに変え、無線ＬＡＮができるようにしました。
１．３００Ｗアルミケース
２．ＮＥＣ・ＡｔｅｒｍＷＬ５０Ｔ
３月下旬
大きなディスプレイだと、目が悪くなるので、流行の液晶に変える
ことにしました。合わせて、ＡＧＰカードもＳａｖａｇｅ４から、Ｎ
ＶＩＤＩＡのＧｅＦｏｒｃｅ２Ｐｒｏにアップしました。
１．Ｍｉｔｓｕｂｉｓｈｉ・ＶＩＳＥＯ
２．ＮＶＩＤＩＡ・ＧｅＦｏｒｃｅ２Ｐｒｏ
＜3＞Toz_3製作概要（2000年１１月～１２月）
１０月２６日
２０００年秋、Athlonが１ＧＨｚのＣＰＵを３万５千円台
で発売しだしたので、そろそろ自作パソコンの第３号を、２
号機の改造という形で始めようと思い、いつも利用している
通販のＨｉｔＲｕｎに部品の注文を出した。１１月１日にく
るというので、今から楽しみだ。
＜第１回送金＞１０月２６日
１：ASUS A7V WOA(VIA KT133)Ultra100 ：１個 \19,100-
２：ThunderBird-1000(bulk,SocketA) ：１個 \34,300-
３：NoBrand SD-RAM128MB(PC133,CL3) ：１個 \ 9,900-
４：TITAN Majesty V Athlon1GHz対応Socket-A １個 \2,780-
-------------------------------------------------------------
小計 \ 66,080-
1 箱 送料 1,370-
--------------------------
\ 67,450-
消費税 3,372-
-------------------------
合計 \ 70,822-
現在あるパソコンＴｏｚ＿２号機から一部流用する予定だが、
ＨＤＤとビデオカードとサウンドカードとＦＤＤとＣＤＲＯＭ
とキーボードとマウスとケースである。
しかし、前回もそうであったが、スピードについていけない部品も
あるだろうから、また追加購入になるかもしれない。
１１月３日
昨日、品物が届いた。今日、文化の日は楽しみながらＴｏｚ＿３
号機を製作した。Ｔｏｚ＿２号機を全部解体して、チェック。
使えた物は、次の７つだった。
１：ケースＩＷ－Ｓ８００
２：ＡＧＰビデオ3D BLASTER SAVAGE4
３：Creative Labs Sound Blaster PCI128
４：ＣＤＲＯＭ４０倍速CDV-AB40TE
５：ＨＤＤ ４ＧＢ
６：ＨＤＤ１５ＧＢ
７：ＦＤＤ
最初に思案したのが、ケースについている電源が使えるかと言う
ことです。マザーボードについてきた注意書きによると、
２００Ｗ以上、＋５ＶＳＢが１０ｍＡ以上、
＋５Ｖが２０Ａ以上
となっていた。確かに、今ある電源は
２５０Ｗ、＋３．３Ｖが１４Ａ、＋５ＶＳＢが０．８Ａ
＋５Ｖが２５Ａ、－５Ｖが０．３Ａ、＋１２Ｖが８Ａ
－１２Ｖが０．８Ａ
なので、クリアしていると言えるだろう。
そこで、安心して、マザーボードをケースに取り付けた。そのと
きまでに、ＣＰＵとクーラーは取り付けておいた。１ＧＨｚのＣＰ
Ｕだが、それほどの感じはしない。ペンティアムのスロットのよう
な仰々しさはない。そのかわりクーラーが最高に格好いい。温度測
定用とファン用の電源を確保して、次に、ビデオカードのＡＧＰを
取り付けた。ＡＧＰ ＰＲＯ（４倍速）まで取り付けられるようだ
が、最低の１倍速のＡＧＰを取り付けた。
サウンドカードを取り付けたあと、スイッチ類（RESETSW、POWER
SW、POWERLED、SPEAKER、HDDLED）のプラスとマイナスを確認しなが
ら取り付けた。だいたいうまくいったが、HDDLEDが点かないので、
逆だったかもしれない。マアいいや。
ＨＤＤ２台、ＦＤＤ、ＣＤＲＯＭの電源コードと接続コードを向
きを気にしながら取り付けた。
最後にメイン電源コードを取り付けて、無事完了。取り付けるだ
けだと、プラモデルと変わらない。
さて、ＳＷをＯＮして、環境を整えていったが、プリンタのポー
トやインターネットの接続ダイアルアップが無くなったのには参っ
た。また、やたらと新しい設定が続くのには参った。ヒステリック
になり、ほとんど設定をクリアしてしまった。初めからやり直して、
ドライバも入れ直して、ついに完成した。
HDBENCHで測定したら、ＣＰＵが最上位に位置していたので、満足
である。しかし、ビデオカードやＨＤＤは相変わらず最低ラインで
あった。
ＨＤＤのＡＴＡ１００や最速ビデオカードも買い足していこう。
１２月２日
ボーナスも近づいたので、いくつか買い足そうと思い、次の２点
を注文した。
１．No Brand SDRAM 128MB(PC133,CL3) \7,400
133MHZ(PC133規格CL3) N/B製チップ, non-ECC
(DIMM,168Pin)
２．YAMAHA CD-RW CRW 2100E \38,200
業界最速!! YAMAHAの16倍速ドライブ
IDE(ATAPI), 内蔵式。バルク
YAMAHA独自技術「PURE-PHASE LASER SYSTEM」搭載で、
高品位な書き込みが実現できました。
Write:16×,ReWrite:10×,Read:40X
バッファメモリ8MB搭載。ライティングソフト付属
メモリは、現在の１２８ＭＢのみだと、画面の左上の一帯で時々
マウスが消えるときがあるからだ。メモリの使用状況は９７％と非
常に多いので、こうなるのだろうと思い、メモリの追加に踏み切っ
たわけである。果たして正解か？
ＣＤ－ＲＷは前々から欲しかったもので、同僚の樺沢さんや森田
さんも最近購入し、話しているので、欲しくなったこともあるが、
ホントの所、実はＭｙＣｄＲｏｍを作りたいと思っているからだ。
娘達が子どもの頃の写真や旅行記、家族新聞がたくさんあり、そろ
そろまとめたいと思っていたからである。これを結婚式の引き出物
にしたいので、３～４年計画で作製していくつもりだ。そのため、
スキャナーやデジカメも近々購入するつもりだ。
＜2＞Toz_2製作概要（１９９９年８月）
１９９９年夏休み、自作パソコンの第２号をそろそろ作ら
ねばと思っていた矢先に、大金が入り込んできた。
と言っても、地域振興券７，０００円分とグループ生命保
険の払い戻し分３２，０００円である。地域振興券は忘れて
いたのを期限前に見つけだしたものだ。
このお金を握りしめて、パソコンショップに買い出しに行
きました。これで買えるのはケースとマザーボードとＣＰＵ
ぐらいだと決めて、出かけました。
＜第１回買い出し＞８月２６日
１：ケースＩＷ－Ｓ８００ \ 9,800-
２：ＣＰＵ celeron-400 \11,800-
３：マザーボードAX6BCTypeR PROⅡ \19,800-
４：ＡＧＰビデオ3D BLASTER SAVAGE4 \12,800-
５：SLOT1-ソケット370変換カード \ 1,980-
結局いろいろついて、約５９，０００円（消費税込み）も
使ってしまったが、他は現在あるパソコンから一部流用して
と考えました。ＨＤＤとＦＤＤとメモリとＣＤＲＯＭです。
メモリが合わなかったのと、ＣＤＲＯＭのスピードアップと
いうことで、翌日の２７日にも追加を買い出しに行きました。
＜第２回買い出し＞８月２７日
６：メモリSD-RAM 128MB(PC66) \20,300-
７：ＣＤＲＯＭ４０倍速CDV-AB40TE \10,700-
モニターやキーボード、マウスも流用したが、サウンドカ
ードが合わなかったのは、今回我慢した。今後お金が余った
ら買う予定だ。だから、今のところ音なしである。
＜出費合計＞約９０，０００円
結局、９万円弱の出費でしたが、今のところ最高級のパ
ソコン４００Ｍｈｚになったので、大満足です。インターネ
ットも快適である。
今回は自分のパソコンなので、Ｔｏｚ＿２号と名前を付け
て利用して行くつもりである。
＜追伸＞
サウンドカードを買い足した。
８：Creative Labs Sound Blaster PCI128
＜1＞SandRiver-1製作概要（１９９９年２月）
１９９８年暮れに自作パソコンの本を買い、是非やってみ
たいと考えていました。同僚が冬休みを利用して製作したと
聞き、「こりゃ、やるっきゃない」と決意した次第です。
早速インターネット上で部品を販売している「Ｈｉｔ＆Ｒ
ｕｎ」社に注文をしました。
注文はお金の都合で２回に分けて行いました。
＜第１回目注文＞１月１９日
１：ケースＴＷ－ＭＤ１ \ 9,480-
２：ＣＰＵceleron-300A(bulk) \ 9,980-
３：クーラーAVC celeron Cooler Fan \ 2,500-
４：メモリSD-RAM 128MB(PC100CL2) \21,600-
５：マザーボードP2B ATX \18,800-
６：ＨＤＤFBEX-6400A \19,500-
７：ＦＤＤMITSUMI D359T6 \ 3,300-
８：モデムCPI Vina56LP-V(PCI)(BOX) \ 7,700-
９：ＣＤ－ＲＯＭMITSUMI FX-322M \ 7,800-
１０：ビデオカードASUSTeK AGP-V3200(8MB) \12,600-
１１：スピーカーテクノバードSP200 \ 3,200-
１２：サウンドカードAtrend SC724A(PCI)箱入 \ 5,400-
-----------------------------------------------------
小計\121,860-
送料\ 1,370-
--------------
\123,230-
消費税\ 6,161-
----------------
合計\129,392-
振込手数料\ 630-
-------------------
第１回出費\130,022-
部品はすぐに届き、アッという間に完成しました。なんて
簡単になったのでしょう。
＜第２回目注文＞２月９日
１：飯山電機TXA3611HT(14.1インチTFTcolor液晶)
\88,600-
２：KeyBoard(109 PS2日本語)
TecnoBird Non_clik noise type(KB210J) \ 2,980-
３：Mouse(MS Mouse PS2) \ 2,950-
４：セカンドファン(8cm角) \ 1,500-
-----------------------------------------------------
小計\ 96,030-
送料\ 2,370-
-------------
\ 98,400-
消費税\ 4,920-
---------------
合計\103,320-
振込手数料\ 630-
-------------------
第２回出費\103,950-
マザーボードの温度に警告が出ていたが、セカンドファン
を取り付けたらＯＫとなりました。
＜諸経費＞
１：ＭＳ－Ｗｉｎｄｏｗｓ９８(アカデミーパック)
\13,125-
２：電源コード \ 840-
３：フロッピーディスク（２ＨＤ１０枚） \ 550-
４：プリンターケーブル(36Pオス-25Pオス)
※プリンターは既存 \ 530-
-----------------------------------------------------
合計\15,045-
電源のコードの差込口が３本型になっていたのには驚いた。
やはり台湾製だと電源関係が違うのかな。パソコンショップ
に２本型のが売っていたので無事接続完了。
すべて良好で、Ｗｉｎｄｏｗｓ９８もスムーズにインスト
ール。立ち上がりのスピードの速さに感動しきり。
＜出費合計＞
\249,017-
結局、２５万円弱の出費でしたが、今のところ最高級のパ
ソコンになっていますので、大満足です。
しかし、このパソコンも一瞬の喜びでした。２月１４日に
本当の持ち主（出資金を出した人）のもとにもらわれていき
ました。
近況を教えてもらうと、「最高！」と喜んでくれています。
また２号機を製作したいなと出資者を捜しています。
|
